最新潔凈室設計施工要求規范

最新潔凈室設計施工要求規范,如果你是初學者,請仔細閱讀并收藏,希望我們細心整理的潔凈室知識能夠幫到你,老手請繞道。。。 潔凈室又稱為凈化工程、無塵車間、潔凈工程等。

一、潔凈室設計要求
1、凈化工程設計必須嚴格按照相關政策方針執行，做到科學設計、質量保證、安全適用、節約能源和環境保護等要求。
2、 在利用原有建筑進行潔凈技術改造時，凈化工程設計必須根據生產工藝要求，因地制宜、區別對待，充分利用已有的技術設施。
3、凈化工程設計應為施工安裝、維護管理、測試和安全運行創造必要的條件。
4、凈化工程設計除應按本規范執行外，尚應符合現行的國際標準、規范的有關要求。
二、潔凈室等級
1、 空氣潔凈度應按規定劃分為五個等級。
10級
100 級
1000 級
10000 級
100000 級
注：對于空氣潔凈度為100級的潔凈室內大于等于5微米塵粒的計算應進行多次采樣。當其多次出現時，方可認為該測試數值是可靠的。
2、潔凈室空氣潔凈度等級的檢驗，應以動態條件下測試的塵粒數為依據。潔凈室空氣潔凈度的測試，應符合附錄二規定。
三、潔凈室總體設計
第一節 凈化工程位置選擇和總平面布置凈化工程位置的選擇應根據下列要求并經技術經濟方案比較后確定：
一、應在大氣含塵濃度較低，自然環境較好的區域；
二、應遠離鐵路、碼頭、飛機場、交通要道以及散發大量粉塵和有害氣體的工廠、貯倉、堆場等有嚴重空氣污染、振動或噪聲干擾的區域。如不能遠離嚴重空氣污染源時，則應位于其
最大頻率風向上風側，或全年最小頻率風向下風側；
三、應布置在廠區內環境清潔、人流貨流不穿越或少穿越的地段。
四、對于兼有微振控制要求的凈化工程的位置選擇，應實際測定周圍現有振源的振動影響，并應與精密設備、精密儀器儀表允許環境振動值進行分析比較。
五、凈化工程里最大頻率風向上風側有煙囪時，凈化工程與煙囪之間的水平距離不宜小于煙囪高度的12倍。
六、凈化工程與交通干道之間的距離不宜小于50米。
七、凈化工程周圍宜設置環形消防車道(可利用交通道路)，如有困難時，可沿廠房的兩個長邊設置消防車道。
八、凈化工程周圍的道路面層，應選用整體性好、發塵少的材料。
九、凈化工程周圍應進行綠化。可鋪植草坪、種植對大氣含塵農度不產生有害影響的樹木，并形成綠化小區。但不得妨礙消防操作。
第二節 凈化工程工藝布置和設計綜合協調凈化工程工藝布置應符合下列要求：
一、布置合理、緊湊。潔凈室或潔凈區內只布置必要的工藝設備以及有空氣潔凈度等級要求的工序和工作室。
二、在滿足生產工藝要求的前提下，空氣潔凈度高的潔凈室或潔凈區宜靠近空氣調節機房，空氣潔凈度等級相同的工序和工作室宜集中布置，靠近潔凈區人口處宜布置空氣潔凈度等級
較低的工作室。
三、凈化工程內要求空氣潔凈度高的工序應布置在上風側，易產生污染的工藝設備應布置在靠近回風口位置。
四 、凈化工程應考慮大型設備安裝和維修的運輸路線，并預留設備安裝口和檢修口。
第三節 凈化工程噪聲控制
凈化工程內的噪聲級，應符合下列要求：
一、動態測試時，凈化工程內的噪聲級不應超過70分貝A。
二、空態測試時，亂流凈化工程內的噪聲級不宜大于60分貝A；層流凈化工程內的噪聲級不應大于65分貝A。 注：
（1）由于技術經濟條件限制，或噪聲大于70分貝A對生產無影響時，噪聲級可適當放寬，但不宜大于75分貝A；
（2）上述噪聲級是指在室內每一個工作點人耳位置（人離開）的測量值。對于變動噪聲，則取相同位置處在一個正常工作日內的等效連續聲壓級。
a、凈化工程內的噪聲頻譜限制，應采用倍頻程聲太級；各頻帶聲壓級值不宜大于1的規定。
b、凈化工程的平、剖面布置，應考慮噪聲控制的要求，其圍護結構應有良好的隔聲性能，并宜使各部分隔聲量相接近。
c、凈化工程內的各種設備均應選用低噪聲產品。對于輻射噪聲超過潔凈室允許值的設備，應設置專用隔聲設施(如隔聲間、隔聲罩等)。
d、凈化工程內的凈化空氣調節系統噪聲超過允許值時，應采取隔聲、消聲、隔聲振等控制措施。除事故排風外，應對潔凈室內的排風系統進行減噪設計。
e、凈化空氣調節系統，根據室內噪聲級的要求，風管內風速宜按下列規定選用：
（1）總風管為6～10米/秒。
（2）無送、回風口的支風管為6～8米/秒。
（3）有送、回風口的大風管為3～6米/秒。
f、凈化工程內的噪聲控制設計必須考慮生產環境的空氣潔凈度要求，不得因控制噪聲而影響潔凈室的凈化條件。
第四節 凈化工程振動控制
1、凈化工程和周圍輔助性站房內有強烈振動的設備(包括水泵等)及其通往潔凈室的管道，應采取積極隔振措施。
2、對凈化工程廠房內外各類振源，應測定其對凈化工程廠房的綜合振動影響。如受條件限制，也可根據經驗對綜合振動影響進行評價。并應與精密設備、精儀器儀表的允許環境振動值
進行比較，以確定對其采取必要的隔振措施。
3、精密設備、精密儀器儀表的隔振措施，應考慮減少發生量、保持凈化工程內合理的氣流組織等要求。當采用空氣彈簧隔振臺座時，應地氣源進行處理，使其達到凈化工程內的空氣潔
凈度等級。

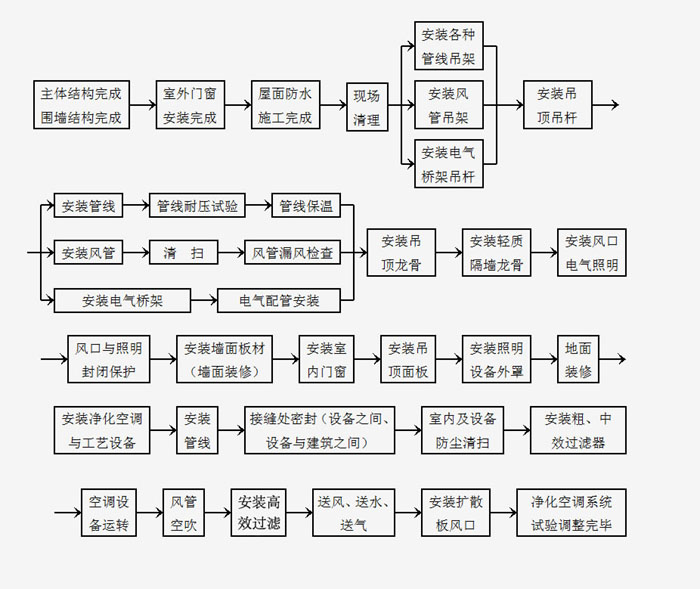

塵車間施工流程

潔凈施工基本原則
①垃圾、灰塵等不得帶入潔凈室內。

②在潔凈室內不允許產生垃圾、塵土。
③一旦發生灰塵，應立即清掃、排除，不得使其擴散。
④防止贓物、灰塵堆積。

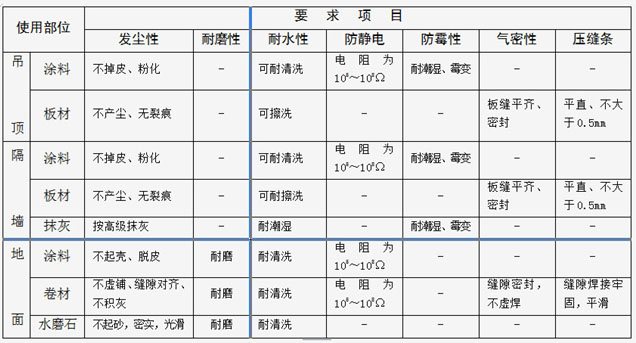

潔凈室裝飾表面質量要求一覽表
