高效過濾器在P2實驗室裝修設計中的應用

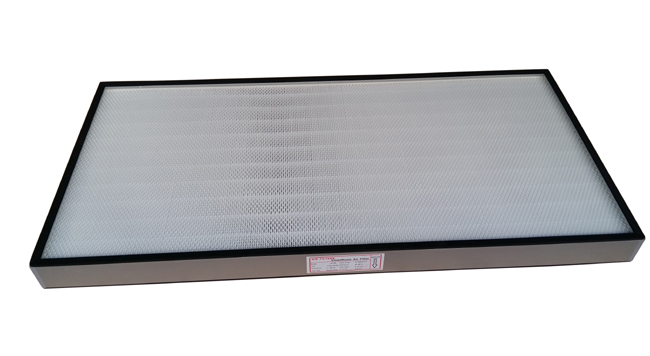

高效空氣過濾器每臺均經納焰法測試，具有過濾效率高、阻力低、容塵量大等特點。高效空氣過濾器可廣泛用于光學電子、LCD液晶制造，生物醫藥、精密儀器、飲料食品，PCB印刷等行業無塵凈化車間的空調末端送風處。高效和超高效過濾器均用于潔凈室末端，以其結構形式可分為有：有隔板高效過濾器、無隔板高效過濾器、大風量高效過濾器,超高效過濾器等。
另外還有三種高效過濾器，一種是超高效過濾器，能做得到凈化99.9995%。一種是抗菌型無隔板高效空氣過濾器，具有抗菌作用，阻止細菌進入潔凈車間，一種是亞高效過濾器，價格便宜以前多用于要求不高的凈化空間。

本文主要從P2實驗室設計標準和建造方案，兩個方面詳細介紹P2實驗室裝修設計和規范要求。
一、設計標準
1.設計和建造標準達到國家生物安全防護實驗室二級規范要求，其標準參照國家《實驗室—生物安全通用要求》(GB19489—2004)，《生物安全實驗室建筑技術規范》(GB50346—2004)或NIH—P2/CDCBSL—2
2.潔凈度為七級(萬級)，潔凈度等級執行中國GB50073—2001，潔凈度等級等效使用國際標準ISO14644—1Class7
3.室內照度設計：一般區域≥200Lux萬級區≥300Lux
4.噪音整體設計：≤60dB(A)
5.室內溫濕度設計：22℃±5/30—70%RH
6.室內壓差值：-5Pa—-20Pa
二、建造方案
1.生物安全防護實驗室設計及輔助區域內實際使用面積約為60m2;
2.生物安全防護實驗室全部圍護及吊頂結構均采用具有隔塵、隔音、保溫和防火效果的潔凈型自熄聚苯乙烯夾芯彩鋼復合板，厚度δ=50mm，層高2.5M;
3.墻面與地面、墻面與頂棚、墻角與墻角的相接處扣封R=50mm噴塑*鋁型材圓弧角，空間無死角;
4.生物安全防護區門為外開平開門，上方設有觀察窗;
5.對外不設自然采光窗;
6.生物安全防護實驗室送風形式采用對單元獨立操作控制垂直送風(全新風);
7.實驗室及其緩沖間排風形式采用無循環、高效過濾、獨立直排式，可調電動風閥/自動控制系統;*
8.二級生物安全防護實驗室及緩沖為負壓區;*
9.潔凈送風管道及高效過濾器和靜壓箱安裝在凈化復合板頂棚上;
10.分段式中效凈化空調機組固定在機房內;
11.空調冷暖風及凈化空氣通過安裝的鍍鋅保溫管道和末端高效送風口進入室內;
12.為保證提供足額新風，在機房加初效過濾新風口吸入室外空氣;
13.P2實驗室內安裝紫外滅菌燈;
14.照明一律采用吸頂式凈化防塵燈;
15.區域內一律選用抗靜電/防霉變、無縫、潔凈、防滑環氧樹脂自流平或無縫焊接PVC地坪處理;
16.電器控制柜設在準備間或內走廊等便于操作的部位;
17.照明燈開關和紫外滅菌燈開關設置在各區域便捷使用部位;
18.設置獨立滅菌間及其緩沖間，滅菌間為負壓，緩沖間為正壓;*
19.人流通道：一更——二更——緩沖/風淋——實驗室
20.物流通道：樓道——準備間——傳遞窗——實驗室——傳遞窗——洗刷間——污物處理室/準備間
21.安裝Ⅱ級生物安全柜，獨立式直排風機*,可調電動風閥;
22.二次更衣間為正壓間;
23.實驗室內門口處設置洗潔池，下水為不銹鋼消毒池，水池上方設置感應式噴霧拱干手消毒器，池邊設置應急洗眼器;
24.設置應急工作燈，緊急出口燈，正在工作燈，UPS電源30~50分鐘延時保護裝置*;
25.實驗室與準備間和洗刷間各安裝一個紫外滅菌傳遞窗;
26.生物安全防護實驗室設置壓差顯示計;
27.生物安全防護實驗室送排風系統應開啟優先/關閉斷后的安全操作規程;
28.實驗室緩沖間各道門之間執行先閉后啟的電動互鎖*和自閉裝置，以確保室內的潔凈度。
